Fonctionnement & Utilisation des différents types de clapets anti-retour
Les clapets anti-retour sont des dispositifs utilisés en plomberie pour empêcher le flux d'eau ou de fluide de revenir en arrière dans le système.
Ils ont plusieurs applications importantes pour assurer le bon fonctionnement et la sécurité des systèmes de plomberie :
1): Prévention du reflux d'eau sale :
Dans les systèmes d'égouts et de drainage, les clapets anti-retour empêchent les eaux usées et les matières solides de refluer dans les canalisations de votre maison, évitant ainsi les odeurs désagréables et les contaminations potentielles.
2): Protection des pompes :
Dans les systèmes de pompage, les clapets anti-retour empêchent le fluide pompé de refluer et d'endommager la pompe en amont.
3): Systèmes d'irrigation :
Ils sont utilisés pour empêcher l'eau d'irrigation de refluer dans les conduites d'eau potable, évitant ainsi la contamination croisée.
4): Chauffe-eau :
Les clapets anti-retour sont parfois utilisés pour empêcher l'eau chaude de revenir dans le réseau d'eau froide, ce qui peut améliorer l'efficacité du chauffe-eau et prévenir les risques de brûlures.
5): Pompe de relevage :
Dans les systèmes de relevage, ils empêchent les liquides de refluer dans les cuves ou les fosses de relevage.
6): Protection des réseaux d'eau potable :
Les clapets anti-retour empêchent l'eau non potable ou contaminée de pénétrer dans le réseau d'eau potable, maintenant ainsi la qualité de l'eau.
7): Applications industrielles :
Ils sont utilisés dans diverses applications industrielles pour empêcher le reflux de produits chimiques ou de fluides potentiellement nocifs.
En résumé, les clapets anti-retour sont essentiels pour prévenir les retours indésirables de fluides, éviter la contamination croisée, assurer la sécurité des systèmes de plomberie et maintenir la qualité de l'eau.
Ils sont utilisés dans une variété de contextes pour répondre à des besoins spécifiques en matière de plomberie et de fluides.

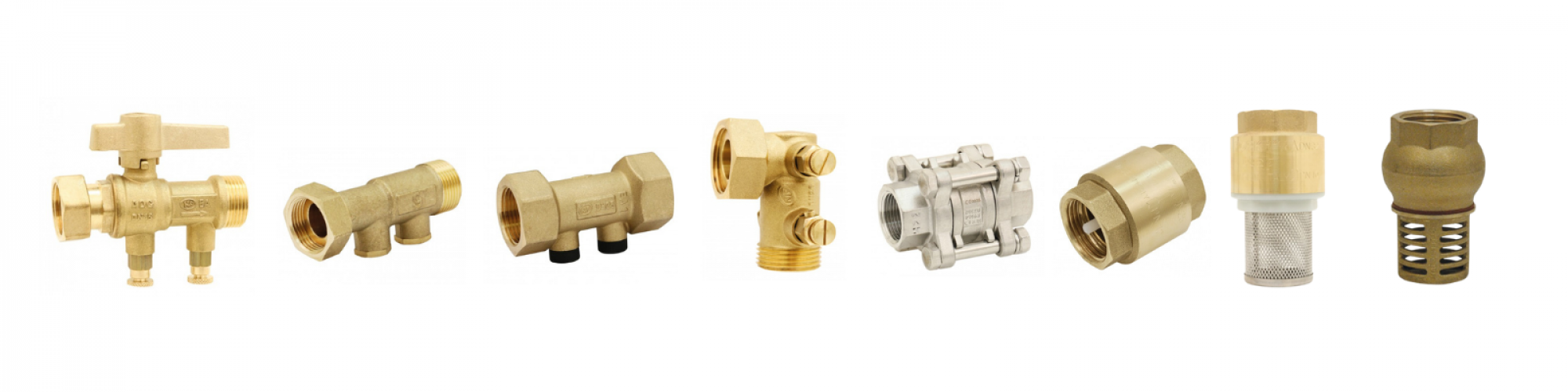

Il existe plusieurs types de clapets anti-retour en fonction de leur conception et de leur mécanisme.
Voici quelques-uns des types les plus courants :
1): Clapet à battant (swing check valve) :
Ce type de clapet possède un volet ou un battant qui pivote autour d'une charnière. Lorsque le fluide circule dans la direction souhaitée, le volet s'ouvre.
En cas de reflux, le volet se ferme automatiquement pour empêcher le flux inverse.
2): Clapet à ressort (spring check valve) :
Ce type de clapet est équipé d'un ressort qui maintient le clapet fermé lorsque le flux cesse. Lorsque le fluide circule dans la direction voulue, le ressort s'ouvre pour permettre le passage.
En cas de reflux, le ressort force le clapet à se refermer.
3): Clapet à boule (ball check valve) :
Ce type de clapet contient une sphère ou une boule à l'intérieur. Lorsque le fluide circule dans la direction correcte, la boule est poussée hors du chemin.
En cas de reflux, la boule revient en position et bloque le passage du fluide.
4): Clapet à piston (piston check valve) :
Ce type de clapet utilise un piston pour contrôler le flux.
Lorsque le fluide circule dans la direction appropriée, le piston est poussé vers le haut pour permettre le passage. En cas de reflux, le piston se ferme et bloque le passage du fluide.
5): Clapet à disque (disc check valve) :
Ce type de clapet comporte un disque qui se déplace perpendiculairement au flux de fluide.
Lorsque le fluide circule dans la direction correcte, le disque se soulève pour permettre le passage. En cas de reflux, le disque se referme et bloque le passage.
6): Clapet à double battant (dual disc check valve) :
Ce type de clapet possède deux volets qui se déplacent vers l'extérieur lorsque le fluide circule dans la direction souhaitée.
Ils se ferment simultanément en cas de reflux.
7): Clapet à clapet inversé (tilting disc check valve) :
Ce type de clapet comporte un disque incliné qui pivote pour ouvrir ou fermer le passage du fluide.
Il est conçu pour réduire la perte de charge et minimiser le bruit.
Chaque type de clapet anti-retour a ses avantages et ses limitations, et le choix dépendra de facteurs tels que le type de fluide, la pression, la température et l'application spécifique.
Il est important de choisir le type de clapet adapté aux besoins de votre système de plomberie ou de fluide.
L'installation des clapets anti-retour en plomberie peut varier en fonction du type de clapet et de l'application spécifique.
Voici un guide général pour l'installation :
1): Choix du clapet anti-retour :
Sélectionnez le type de clapet anti-retour approprié pour votre application. Il existe différents types de clapets, tels que les clapets à battant, les clapets à ressort, les clapets à boule, etc.
Assurez-vous que le clapet choisi est compatible avec le fluide, la pression et la température de votre système.
2): Localisation :
Identifiez l'endroit où le clapet anti-retour doit être installé. Généralement, il est placé dans la canalisation ou la conduite de fluide où vous voulez empêcher le reflux. Assurez-vous que l'installation est conforme aux normes locales et aux spécifications du fabricant.
3): Préparation :
Coupez l'alimentation en eau ou le flux de fluide dans la section de la canalisation où vous allez installer le clapet. Assurez-vous que la zone de travail est propre et sèche.
4) Installation :
Suivez ces étapes pour installer le clapet anti-retour :
A): Coupe de la canalisation :
Utilisez les outils appropriés pour couper la canalisation à l'endroit prévu pour l'installation du clapet.
B): Préparation du clapet :
Si nécessaire, préparez le clapet en suivant les instructions du fabricant. Cela peut inclure le retrait de tout matériau d'emballage ou de protection.
C): Installation du clapet :
Insérez le clapet anti-retour dans la canalisation en veillant à ce que la direction du flux soit correcte (indiquée par des flèches sur le clapet).
Fixez-le en place en utilisant les raccords appropriés, comme des écrous et des joints.
D): Raccordement :
Raccordez les extrémités de la canalisation au clapet à l'aide de raccords appropriés. Assurez-vous que les connexions sont étanches.
5): Essais et vérifications :
Rétablissez lentement l'alimentation en eau ou le flux de fluide et vérifiez le bon fonctionnement du clapet anti-retour.
Assurez-vous qu'il empêche efficacement le reflux.
6): Maintenance :
Les clapets anti-retour doivent être entretenus régulièrement pour garantir leur bon fonctionnement.
Vérifiez-les périodiquement pour détecter d'éventuelles fuites ou dysfonctionnements.
7): Respectez les normes locales :
Assurez-vous que l'installation du clapet anti-retour est conforme aux normes et réglementations locales en matière de plomberie et de sécurité.
Si vous n'êtes pas sûr de la procédure d'installation ou si l'application est complexe, il est recommandé de faire appel à un professionnel de la plomberie pour garantir une installation correcte et sécurisée.
